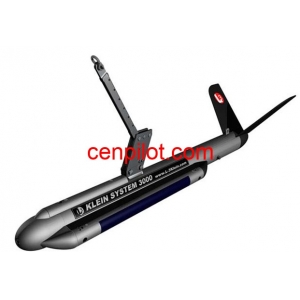

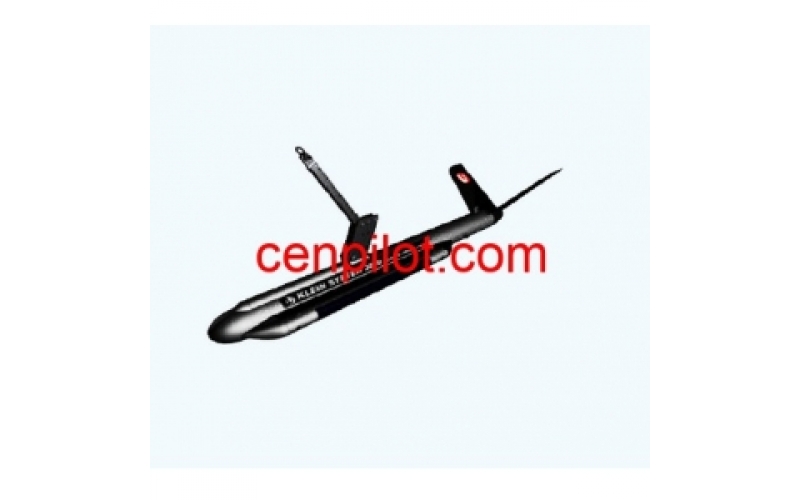

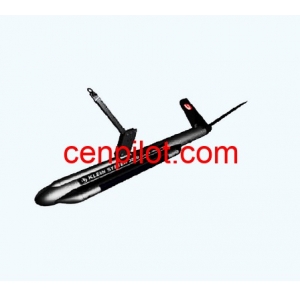

美國L-3公司Klein3000雙頻側掃聲納

Klein3000代表了數字側掃聲納成像的新技術。雙頻同時作業的實現基礎是：新型換能器設計，以及新近為Klein多波束聚焦聲納開發的高分辨電路。3000系統的性能及價格是面向商業、公共機構及政府部門。信號處理及換能器產生了出眾的圖像性能價格比高，價格適當PC操作系統工作的KLEIN聲納專用軟件SONARPRO ，體積小，重量輕，設計簡捷，易于操作及維護容易安裝在ROV, 及用戶的拖體上拖曳速度高達

詳細信息

規格參數

拖體		發射接受處理單元（TPU）
頻率	100 kHz (132 kHz +/- 1% act.),500 kHz (445 kHz, +/- 1% act.)	操作系統	帶定制應用的vxWorks
發射脈沖	單頻脈沖，脈沖寬度25至400 μsecs可選每一頻率的脈沖分別控制	基本硬件	19寸機架或是桌面安裝，VME總線結構
波束開角	水平 0.7 deg. @ 100 kHz,0.21 deg. @ 500 kHz垂直 40 deg.	輸出	100 Base-Tx, Ethernet LAN
波束傾角	向下5°,10°,15°,20°,25°可調	導航輸入	NMEA 0183
距離范圍	25m至1000m有15檔可調	電源	120W @ 120/240 VAC, 50/60 Hz (包括拖體)
最大距離	600m @ 100 kHz; 150m @ 500 kHz	接口	與所有的主要聲納數據處理器接口
額定深度	1500m標配，有其他深度可定制	選配項	防濺包裝
結構	不銹鋼
標準傳感器	橫搖、縱搖、航向
體積	長122cm，直徑8.9cm
重量	空氣中29Kg
Klein 聲納工作站
操作系統	Windows XP
聲納軟件	SonarPro
數據格式	SDF,XTF可選，或兩者兼?zhèn)?/span>
數據存儲	內置硬盤, CD/DVD-RW
硬件	工業級PC
選項	可選防水筆記本
拖纜
同軸纜，Kevlar加強纜, 輕纜，雙重鎧裝鋼纜，以及光纜接口。所有的纜都在拖體端完全終結。
SonarPro軟件由Klein側掃聲納系統用戶開發，為Klein側掃聲納系統用戶服務的軟件。它工作于Windows XP環境，已經經過現場多年工作考驗。聲納的功能都集成在SonarPro這個軟件模塊包里面，使用非常方便
基本模塊	主程序，數據顯示，目標管理，導航，數據存儲及回放，傳感器顯示。
多窗口顯示	多窗口實時觀察，或是回放各類不同的參數及目標。多窗口顯示聲納通道、導航、傳感器、系統狀態、目標等。
測線規劃	測繪設置快速簡易，可以改變參數，設置容限，監察實際復蓋范圍，存儲設置文件。
目標管理	獨立窗口，可以進行幾何測量，記錄，比較，文件歸檔，分類，定位，時間及測量目標分層，特征增強。導航窗口內定位目標。
傳感器窗口	顯示所有傳感器的數據，有多種數據格式（包括一些警示），應答器設置，適應多種不同頻率及脈沖重復率。
網絡	通過LAN，允許多臺，實時處理工作站同時工作，可以設置
向?qū)?/span>	幫助操作員設定各種參數，或是返回缺省參數。
實時數據比較	目標及路徑與歷史數據比對。
