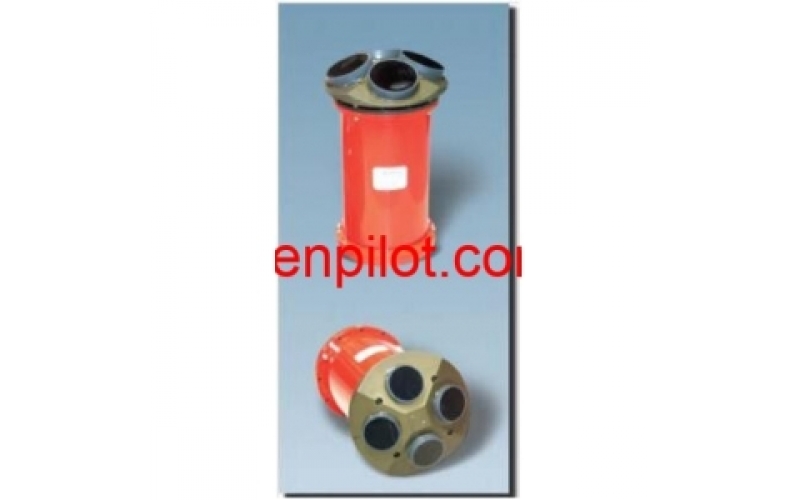

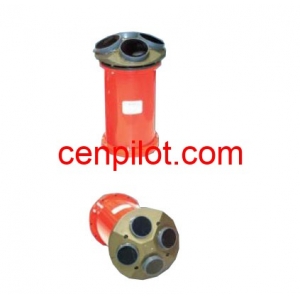

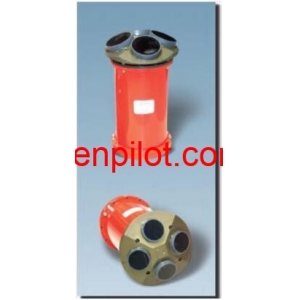

FlowQuest300,600＆1000

FlowQuest是新研發生產的水流剖測產品系列。它是測量海洋、港口、湖泊及河流流速的理想工具。它的長距有效測量，標準殼體的深水耐壓，與其它傳感器及聲通訊天衣無縫的集成，使得FlowQuest系統不僅僅是一水流剖面儀，而且也是水下布放的一個集合點。

●300,600或1000KHz工作頻率

●高穩定性聲學多普勒技術

●較同類產品遠的多的工作距離

●使用友善，高性價比

●標準耐壓深度800m

●可選深度1500m，3000m或6000m

●船用底跟蹤傳感器可選

●WaveQuest方向波浪譜測量功能可選

●同其他傳感器數據接口的數據整合功能

●可與LinkQuest高速聲通訊系統無間集成

●可與LinkQuest水下定位系統無間集成

●低功耗的DSP技術

  水流剖測范圍與深度

類型	300	600	1000
頻率	300kHz	600kHz	1000kHz
最大范圍	230m	100m	40m
最大層厚	8m	4m	2m
標準深度	800m	800m	800m
可選深度	1500,3000或6000m
盲區	1.4m	0.7m	0.4m

速度指標

類型	300	600	1000
頻率	300kHz	600kHz	1000kHz
精度	0.5%±5mm/s	0.25%±2.5mm/s	0.25%±2.5mm/s
層厚	1-8m	0.5-4m	0.25-2m
最大流速	10m/s	10m/s	10m/s
層個數	170	170	170
最大呯率	2/s	2/s	5/s

能量

類型	300	600	1000
最大功耗	200w	100w	50w
最低功耗	55w	28w	15w
接收模式	0.8w	0.8w	0.8w
休眠模式	7mw	7mw	7mw

底跟蹤選項

類型	300	600	1000
頻率	300kHz	600kHz	1000kHz
最大高度	300m	100m	40m
最小高度	0.8m	0.4m	0.2m
標準深度	800m	800m	800m
精度	1%±2mm/s	1%±1mm/s	1%±1mm/s

硬件

換能器：      外凸4波束

換能器波束角：22°

殼體：        陽極化鋁和塑料

通訊端口：    RS422或RS232

內存卡：      1G（標配） 2或4G可選

軟件

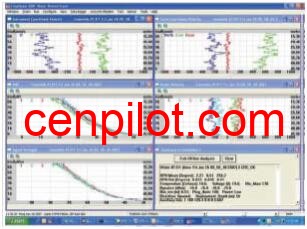

實時海流與波浪監測，離線數據分析顯示的WINDOWS FlowQuest軟件及WaveQuest軟件。

標準傳感器

羅經：精度：±2°

傾斜：范圍：±15°，準確度：±0.5°

溫度：精度：±0.4°C（標準）范圍：-5°C-45°C

精度：±0.1°C，分辨率0.01°（可選）

選項

WaveQuest方向波譜測量

流量監測功能

數據融合功能

可以同CTD，高精度深度傳感器，水質監測儀，營養鹽和化學分析儀通過RS232串口連接并記錄數據。

高速聲通訊系統

可同LinkQuest的高速聲通訊系統（達到38400波特率）實現無縫連接，實現實時檢測和定期數據收集。

水下定位系統

儀器離開后可以重新定位儀器的位置。Windows定位軟件同GPS集成可以顯示FlowQuest剖面儀位置的經緯度。

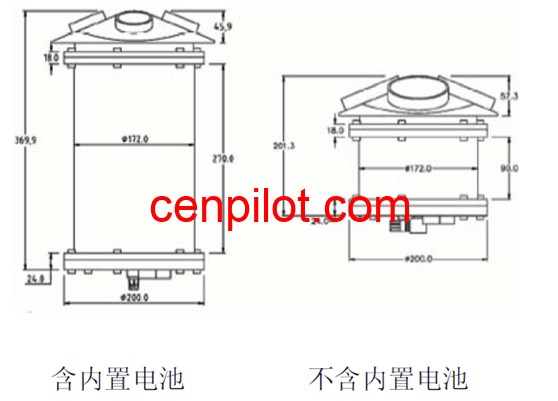

 重量和尺寸

	含內置電池	無內置電池
空氣中重量	16.2kg	9.2kg
水中重量	7.2kg	4.2kg

WaveQuest波浪方向譜測量選項

在時域和頻域范圍內提供完整的波浪參數，包括浪高、浪向、浪周期，這些參數反映了聲信號隨波浪運動的變化。

FlowQuest600和1000可以選加WaveQuest測波功能，無需其他電路板或外加設施。



WaveQuest 參數

類型	FlowQuest600	FlowQuest1000
最大范圍	60m	40m
波高分辨率	1cm	1cm
波高精度	4cm	2.5cm
波向分辨率	0.1°	0.1°
波向精度	2°	2°

流量測量選項

基于改進的算法，模型和測量得到的水流速度、船速、水深以及相關信息，實時計算河流、河口、小溪和渠道局部流量和總流量。

標準的FlowQuest 600和1000可以選加流量測量功能，流量測量有其單獨的FlowQuest Discharge Measurement測量軟件。一個標準的FlowQuest 600或1000剖面測量儀可以選加海浪測量、底跟蹤和流量測量，響應的軟件為FlowQuest工作視窗軟件和FlowQuest流量測量軟件。

流量測量參數

類型	FlowQuest600
水流剖面精度	0.25%±2.5mm/s
水流測量最大范圍	100m
底跟蹤最小范圍	0.3m（流速跟蹤測量） 0.2m（測深測量）
流速測量最小范圍	2m
流量測量最小范圍	2.2m（基于速度測量） 0.2m（基于模式推斷）

類型	FlowQuest1000
水流剖面精度	0.25%±2.5mm/s
水流測量最大范圍	40m
底跟蹤最小范圍	0.2m（流速跟蹤測量） 0.1m（測深測量）
流速測量最小范圍	1.1m
流量測量最小范圍	1.2m（基于速度測量） 0.1m（基于模式推斷）
