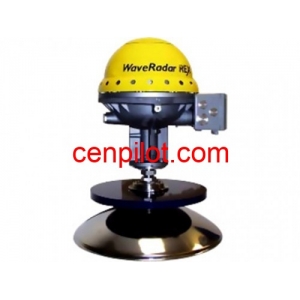

WaveRadar REX波浪雷達

WaveRadar REX是WaveRadar系列（1994年推出）產品的新版本，它是一種非接觸式穩定測量系統，可以在近海環境中測量波浪、水位和氣隙。這個設備是由一個艾默生過程管理公司Rosemount Tank RadarAB of Gothenburg, Sweden制造，RS AQUA公司負責推廣和銷售，是Rosemount TankRadar液位雷達系列的衍生品，在全球范圍內應用廣泛。

微波雷達非常適合應用于近岸惡劣的海上環境中。朝下的非接觸式傳感器采用微波雷達技術，測量到達海面的距離。高頻率的雷達脈沖可以提供非常穩定和精確的海面剖面測量結果。微波信號功耗非常低，不存在安全危害。連續的信息采集并實時進行精確的距離測量處理，然后輸出到數據總線。輸出的測量結果可以進行顯示，并存儲到遠程PC上，還可以集成到多參數環境檢測系統中。此外輸出的測量值還能夠顯示在一個用戶可選購的遠程顯示單元RDU40上。

WaveRadar REX波浪雷達可以提供數字信號RS232輸出和模擬電流環路輸出，雷達版本有M型（AC交流供電）和D型（DC直流供電）兩種。傳感器通過了BASEEFA03ATEX、 Underwriters Laboratory實驗室以及國際IECEx的安全標準認證。

WaveRadar REX的應用

1. 海上平臺安全狀況監測

2. 海況評估

3. 平臺結構監測

4. 集成到海上綜合監測系統

5. 天氣預報

6. 水位觀測

7. 氣隙研究（Air Gap）

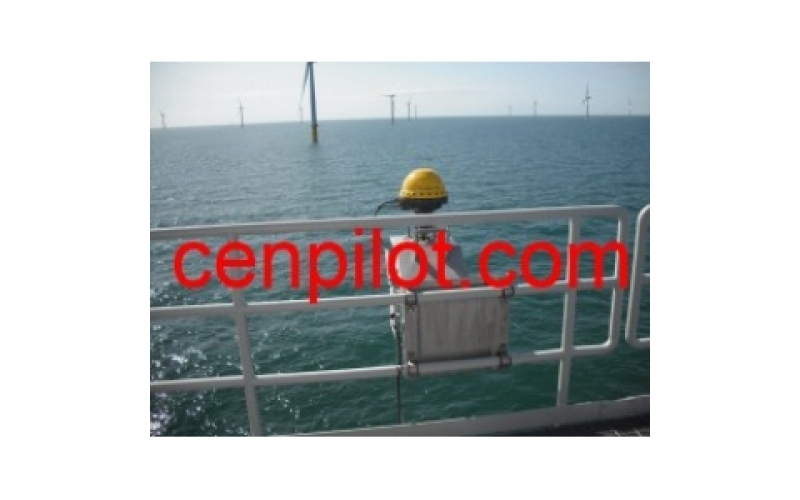

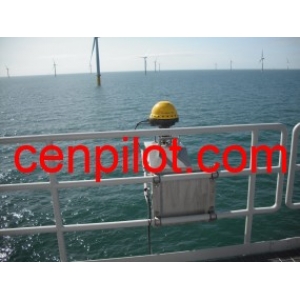

8. 海上風場監測

9. 大型船舶

標準配置的貨物清單：

1、一個雷達傳感器（M型或D型），帶安裝盤；

2、一個調制解調器FBM。帶一根RS232線，一個電源適配器；

3、雷達操作手冊等文本資料；

4、木質運輸箱1個，所有的貨物均放入該木質運輸箱中。

尺寸規格：600×800×600mm

總重量：標準配置45kg

WaveRadar Rex主要特征：

1. 非接觸式微波測距技術，不接觸海水，用于海上惡劣、復雜多變的環境，準確、安全、穩定、不需要經常維護；

2. 可同時測量水位和波高；

3. 測量精度可達6mm；

4. 傳感器不需要校準；

5. 自動啟動測量程序，供電即進行測量；

6. 采樣頻率10Hz，海面的細微變化也能準確記錄；

7. 微波信號能量小于<0.5mW，可安全適用于油氣平臺等；

8. 無人值守、自動工作，輸出數據可以不斷傳回監控室直接顯示到電腦上，或集成到多參數環境監測系統?？蛇x配遠程顯示單元（RDU40）；

9. 數字信號（RS232）和模擬信號(電流環路)輸出；

10. 兩種雷達版本可選：直流24V或交流220V供電；

11. 提供WaveView Connect軟件，在線處理后得到準確的水位（潮位）、較大海面高程（MaxSSE）；較高有效波高(Hs)；波高(Hmax)；平均周期（T1）；平均跨零周期 (Tz)；較大波峰高度 (HCrest)；波峰周期(Tc)；譜峰周期(Tp)等數據；

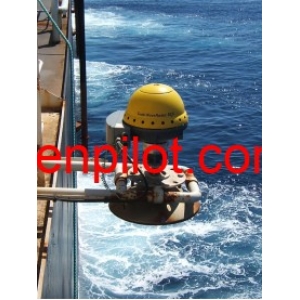

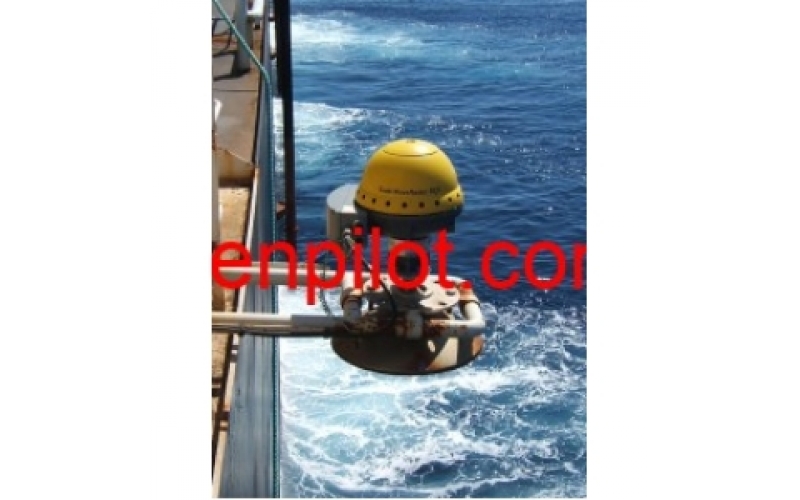

12. 除了固定安裝在石油平臺或其它岸基以外，還可以安裝在移動的船舶上，利用RS Aqua的運動補償軟件模塊，結合船舶的實時姿態數據，獲取精確的波浪數據；

13. 通過了BASEEFA03ATEX、 Underwriters Laboratory實驗室及IECEx EEx的安全標準認證；

14. 制造商AS AQUA通過ISO 9001質量管理體系認證；

15. 全球超過700臺！用戶還在不斷快速增加；

16. 海上平臺（科研、監測、石油生產等）測量水位和波浪使用較多的產品：WaveRadar REX！

WaveRadar Rex技術指標

測量參數：

測量范圍：3-65m

精    度：±6mm@<50m

             ±12mm@>50m

最大偏離：±1mm @<50m

波束寬度：10°



計算參數（通過WaveView Connect軟件）：

1. 有效波高（Hs）；

2. 最大波高（Hmax）；

3. 平均跨零周期（Tz）；

4. 譜峰周期（Tp）；

5. 平均跨零周期（T2，譜分析）；

6. 平均海面高程（Tide，潮位）；

7. 最大海面高程 (MaxSSE)

8. 最大波峰高度(HCrest)；

9. 平均周期 (T1)

10. 有效波高（H4rm0，譜分析）

11. 波峰周期 (Tc)；

12. 積分周期（TI）；

13. Goda峰度參數（Qp）；

14. 偏度參數（Skeness）



雷達發射：

發射頻率：9.7-10.3GHz（線性linear sweep）

有效發射功率：<0.5mW

天線類型：拋物線反射器



雷達測量：

測量頻率：10Hz



數據輸出：

數據總線：數字雙芯FSK現場總線，二進制數據輸出

電纜接頭：增安型Eex “e”

輸出數據頻率：2-10Hz（默認4Hz，工廠可設）

數字輸出：RS232，4800波特率

類型：8數據位，1停止位，無奇偶校驗

協議：?jiǎn)喂?/span>

模擬輸出：電流環路輸出

范圍：4-20mA

分辨率：16位

更新率：4Hz（默認）

電纜接頭：增安型Eex “e”



電源供應：

M版本（交流）：

       電壓：100-240VAC（+10%-15%），最大50-60Hz

雷達額定功率：最大80W

電流：最大2A，運行<1A

D版本（直流）：

電壓：20-28VDC（+10%-15%）

雷達額定功率：最大30W

電流損耗：最大1.25A：運行<650mA



物理規格：

外觀尺寸：高×寬×直徑：635×440×440mm

重量：26kg

測量參考點：TRL/2適配器上表面

材質（外部）：316不銹鋼， ss4253鋁合金，PTFE（特富龍）



操作環境

操作和貯藏溫度：-40-70°C

環境等級：IP67

符合CE標準，批號：0575



危險環境使用認證：

認證1：BASEEFA03ATEX (標準)：

雷達單元：TH2015-RTG3930

證書號：BASEEFA03ATEX0071X

Code：EX II 1/2G

EEx d IIB T6 (Tamb = -40°C-70°C)

認證2：Underwriters Laboratory (可選)

雷達單元：TH2015-RTG3930

UL listed ：939U；FCC ID ：K8CRTG

危險場地：Class 1, Division 1, Group C or D.

Class 1, Zone 1, Group IIB. Ex d[ia] IIB T6 （環境溫度= -40°C-70°C）
